Immense Oak Technologies, Inc. ("IOT") progetta e sviluppa prodotti la cui tecnologia aiuta i nostri clienti ad aumentare la produttività con soluzioni IOT per l'interfaccia uomo-macchina (HMI), le comunicazioni machine-to-machine e le comunicazioni Edge-to-Cloud.

ADE Prodotti

ADE è l'UNICO strumento di sviluppo HMI di cui hai bisogno dalla progettazione all'implementazione. Offre i seguenti vantaggi:

Download gratuito della piattaforma di sviluppo HMI
Ambiente di sviluppo facile da imparare e da usare
Sviluppo HMI No-Code/Low-Code per un time-to-market pi� rapido
Non è richiesto alcun compilatore, driver, loader o strumento di terze parti
Ampi set di widget e gallerie di widget per soddisfare i requisiti estetici
Supporta la fusione di livelli illimitati di immagini con i widget per creare il design con il tuo stile
Simulatore integrato per una rapida verifica del sistema
Supporta la co-simulazione con schede di controllo esterne
Configurazione veloce degli I/O con solo impostazioni dei parametri
Esportazione di documentazione PDF e HTML

Scopri la nuova libreria grafica Meter Graphic per creare eccezionali effetti visivi

Design accattivante dell'interfaccia

Creare un HMI straordinario non è più un obiettivo inverosimile. Vuoi sperimentarlo di persona?

Scopri la nuova Library ADE Meter Graphic per creare rapidamente effetti eccezionali
Video

Low-Code Development

Immagina di poter progettare un'interfaccia HMI senza alcuna programmazione informatica tradizionale. Vuoi fare un tentativo?

Time-to-market più rapido

La prototipazione rapida ed il feedback dei clienti possono ridurre i tempi del ciclo di sviluppo ed i rischi. Ora cominciamo.

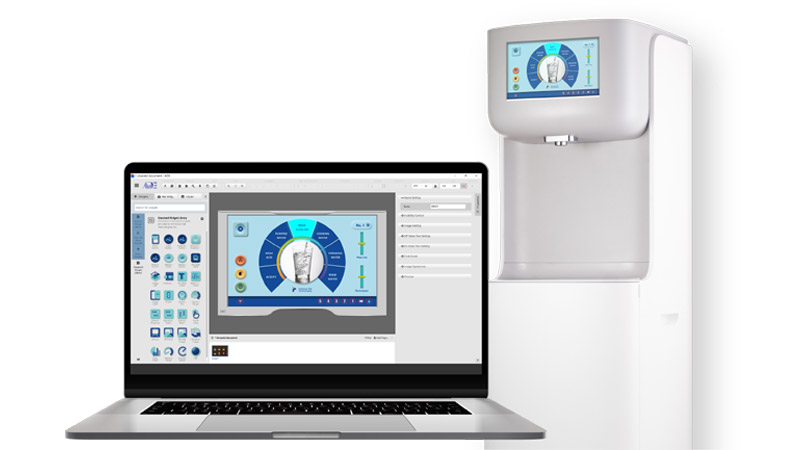

ADE supporta la co-simulazione con hardware esterno

ADE è l'UNICO strumento di sviluppo HMI di cui hai bisogno per passare dalla progettazione alla distribuzione. Offre i seguenti vantaggi:

Download gratuito della piattaforma di sviluppo HMI

Ambiente di sviluppo facile da imparare e da usare

Sviluppo HMI No-Code/Low-Code per un time-to-market più rapido

Non è richiesto alcun compilatore, driver, loader o strumento di terze parti

Set estesi di widget e gallerie di widget per soddisfare i requisiti estetici

Supporta la fusione di livelli illimitati di immagini con i widget per creare il design del tuo stile

Simulatore integrato per una rapida verifica del sistema

Supporta la co-simulazione con schede di controllo esterne

Configurazione veloce degli I/O con le sole impostazioni dei parametri

Esportazione della documentazione PDF e HTML per il consumo delle parti interessate

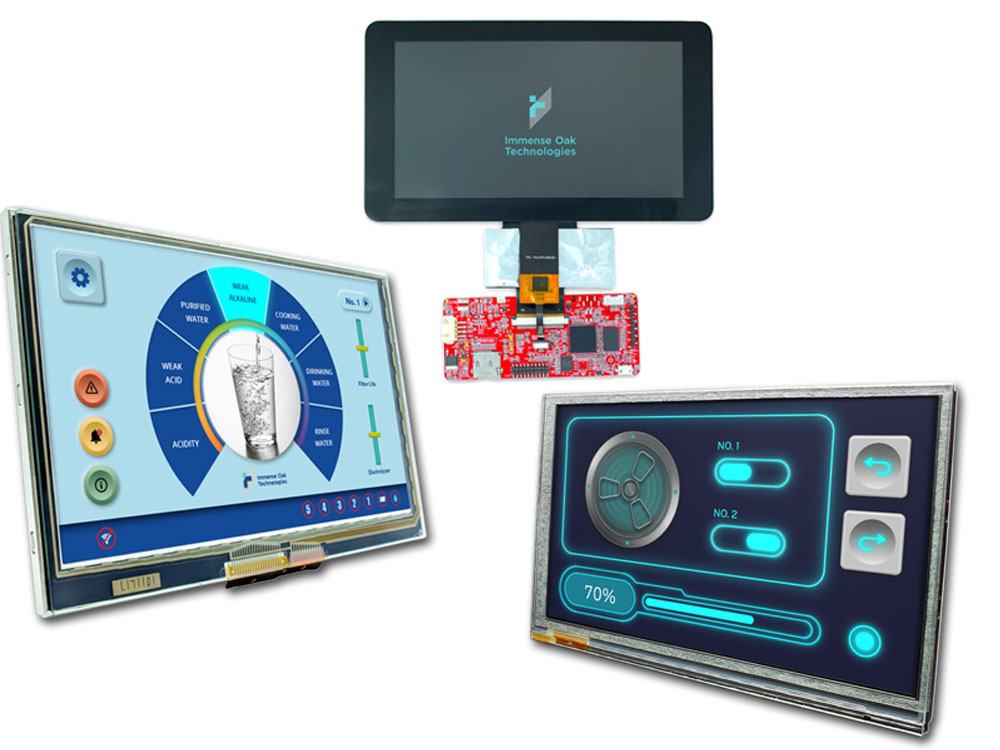

Ubique Panels

Ubique Panel è una soluzione completa per le tue HMI. Viene fornito con il modulo LCD (LCM) e la scheda di controllo proprietaria. Ubique Panel offre i seguenti vantaggi:

Solo ADE è necessario per la progettazione di HMI perfette
MCU potente per supportare un'ampia gamma di applicazioni
Supporta funzionalità di I/O estese come GPIO, ADC, PWM e Input-Capture
Supporta le interfacce di comunicazione UART
Porta USB per scaricare progetti HMI da ADE
Scheda di estensione aggiuntiva per il supporto di WiFi, Ethernet, UART, RS-232, RS-485

Size	Res.	RTP	CTP
3.5"	320x480
4.3"	480x272
4.6"	800x320
5.0"	800x480
5.7"	640x480
7.0"	800x480

ARM Cortex M7-based MCU @480Mhz con 32MB DRAM
Built-in 2Gb (256MB) Flash memory per storage
Supporta ARGB (16.777.216 colori) con 256 livelli di trasparenza
Supporta il controllo della retroilluminazione
Starter Kit disponibili per una facile prototipazione

Magnus Panels

Magnus Panel è un HMI alimentato da Raspberry Pi 4. Magnus Panel è rivolto alle applicazioni che richiedono LCM più grandi, risoluzioni più elevate e capacità di comunicazione avanzate. Magnus Panel offre i seguenti vantaggi:

È necessario solo ADE per fornire HMI con affascinanti effetti visivi dalla progettazione all'implementazione
Basati sulla potente SBC open source Raspberry Pi 4
Supporta doppio display con risoluzione fino a 4K
Sono supportate tutte le interfacce di comunicazione di Raspberry Pi 4
Applicazioni utente che comunicano con HMI tramite porte COM virtuali
Download al volo via USB di progetti HMI da ADE
Il modello di licenza del software è disponibile su richiesta
Un sostituto perfetto per i tuoi PC industriali per costi e prestazioni di gran lunga migliori

Size	Res.	Industrial	Commercial
10.1"	1280x800	₍₁₎
11.6"	1920x1080
12.3"	1920x720	₍₁₎
13.3"	1920x1080
15.6"	1920x1080
21.5"	1920x1080
(1) Ultra Wide Temperature

Raspberry Pi 4B SBC con 4GB RAM
Supporta tutte le funzionalità hardware e software SBC originali
Supporta RS-232, RS-485 e CANBus tramite dongle esterni
Supporta componenti software per ModBUS RTU/TCP, OPC UA, MQTT
Supporta 40 HAT per GPIO, PWM, UART, I²C, SPI

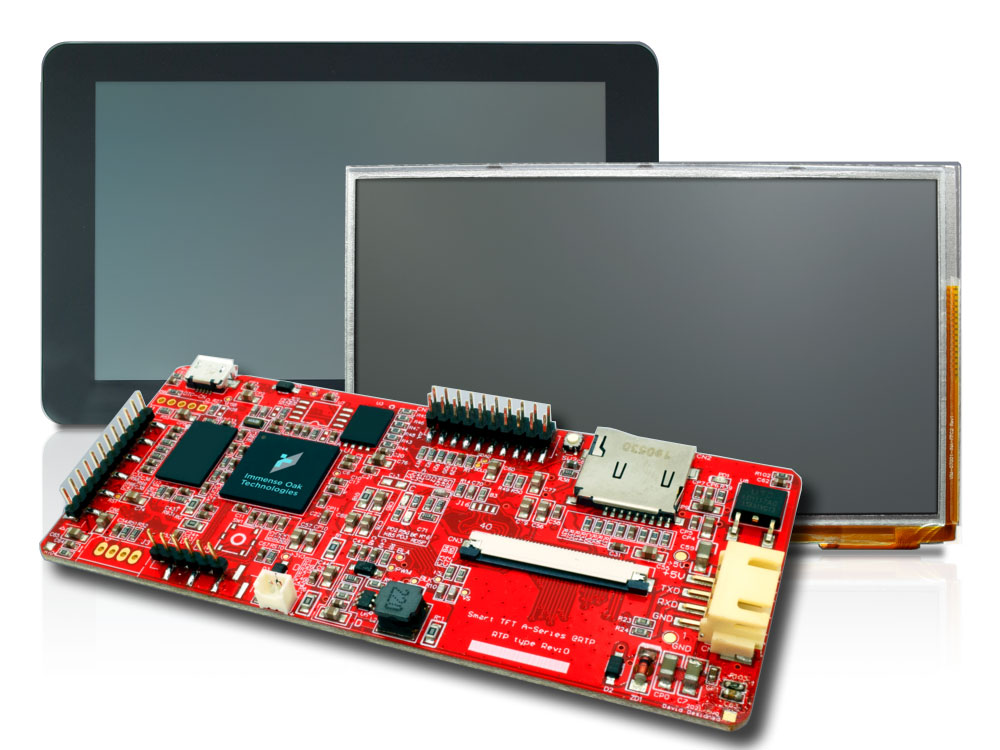

T Panels

I pannelli Serie T sono stati progettati tenendo conto dell'economicità. Adottano un potente MCU STM a 32 bit insieme a TouchGFX gratuito e facile da usare. T Panel offrono i seguenti vantaggi:

Per progettare HMI è necessario solo TouchGFX
Supporta potente MCU STM a 32 bit a 480 Mhz
Supporta l'interfaccia di comunicazione UART
Supporta funzioni I/O estese come GPIO, ADC, PWM e Input-Capture

Size	Res.	CTP	RTP
4.3"	480x272	₍₁₎
5.0"	800x480	₍₁₎
7.0"	800x480
(1) Ultra Wide Temperature version available

ARM Cortex M7-based MCU @480Mhz con 32MB DRAM
Built-in 2Gb (256MB) Flash memory per storage
Supporta ARGB (16.777.216 colori) con 256 livelli di trasparenza
Supporta il controllo della retroilluminazione
Compatibile con la scheda di estensione IOT (venduta separatamente) per supportare Ethernet, WiFi, RS-232, RS-485 e line-out audio

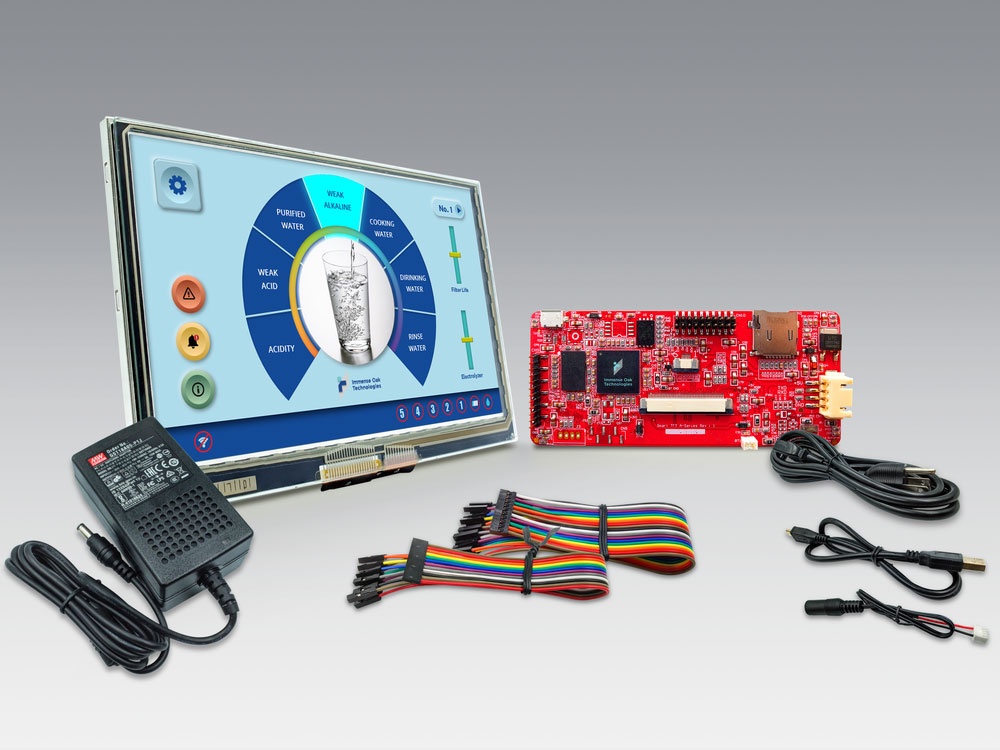

Starter Kits

Gli Starter Kit sono disponibili sia per la serie Ubique Panel che per la serie T Panel. Includono i seguenti accessori:

Modulo Smart HMI Solution nella dimensione desiderata
AC/DC power adaptor
AC power cord
DC power cord
USB cable per download
12-Pin extension cable
20-Pin extension cable

Ubique Panel
Size	Res.	CTP	RTP
3.5"	320x480
4.3"	480x272	₍₁₎
4.6"	800x320
5.0"	800x480	₍₁₎
7.0"	800x480
T Panel
Size	Res.	CTP	RTP
4.3"	480x272	₍₁₎
5.0"	800x480	₍₁₎
7.0"	800x480
(1) Ultra Wide Temperature version available

Custom Service

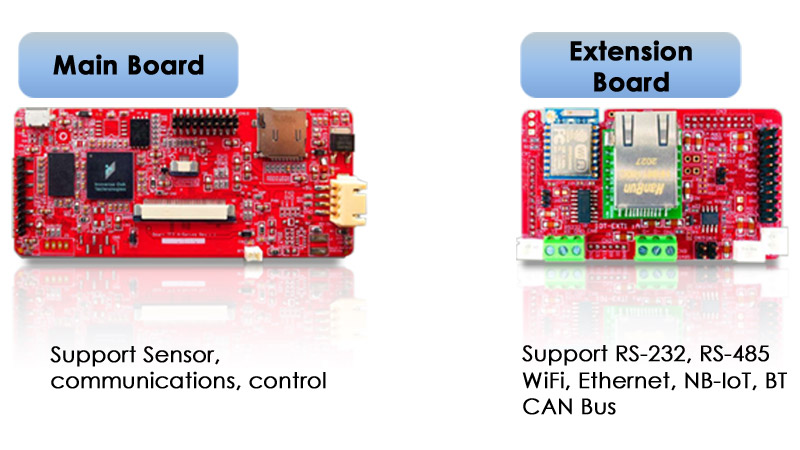

Extension Board

I moduli HMI Immense Oak Technologies supportano nativamente numerose I/O, come GPIO, PWM e ADC. Per le esigenze di comunicazione vengono fornite specifiche Extension Boards da installare sopra la scheda di controllo standard. Sono personalizzabili a seconda delle necessità del cliente e supportano Ethernet, WiFi, BT, RS-485, RS-232, CAN Bus e combinazioni di queste interfacce.

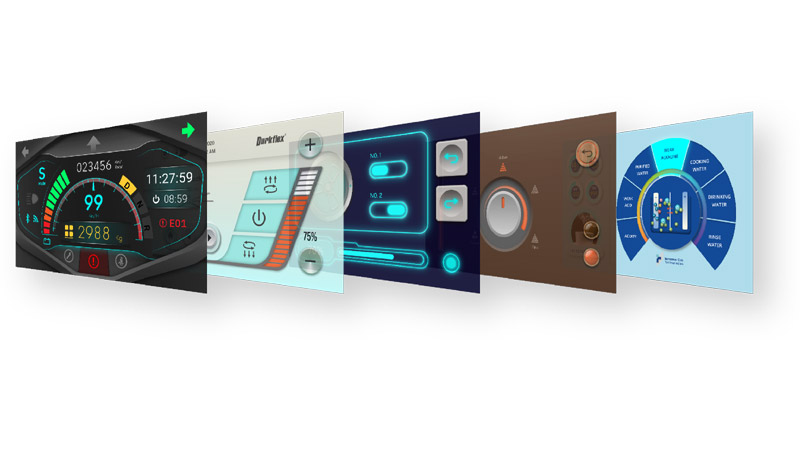

UX Analysis and UI Design

Graphic content design
Interaction design
Information Presentation design

HMI Integration Service

UI+UX design
Integrating HMI into customer's products

Total Solution Development

HMI development and integration
Main Control development
Communication to the Cloud
